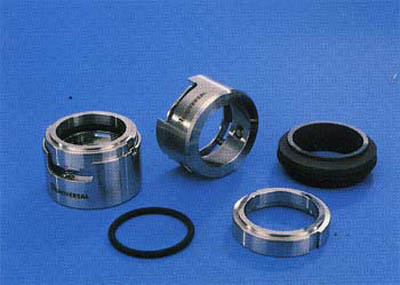

LES GARNITURES MECANIQUES M27N
LES GARNITURES MECANIQUES M27N
La surface d'étanchéité est changeable, toutes les combinations de matériel sont possibles.
Il y a la facilité des pièces de rechange.
La serrure de l'élément stable intégrée empêche l'ouverture de garniture mécanique et le glissage d'axiel de l'élément tournant.
Il y a la tolérance corrosive jusqu'à 2,5 mm aux rings à carbone stable.
La limitation du mouvement de ressort empêche la corrosion de surface.
La conduction de torque par pimme permet l'adaptation et le mouvement complet de la surface d'étanchéité même aux petites fuites centrales.
La garniture mécanique peut être appliqué à plusieurs ressorts.
Les limites d'opération :
Di : 10 - 80 mm / P1 : 10 Bar / t : - 20 ... 220°C / Vg : 20 m/sn
| Di | Da | D | L | l |
| 18 | 33 | 33 | 45.5 | 19.5 |
| 20 | 35 | 35 | 45.5 | 19.5 |
| 22 | 37 | 37 | 45.5 | 19.5 |
| 24 | 39 | 39 | 48.0 | 19.5 |
| 25 | 40 | 40 | 48.0 | 19.5 |
| 28 | 43 | 43 | 48.0 | 19.5 |
| 30 | 45 | 45 | 50.5 | 19.5 |
| 32 | 47 | 47 | 50.5 | 19.5 |
| 33 | 48 | 48 | 50.5 | 19.5 |
| 35 | 50 | 50 | 50.5 | 19.5 |
| 38 | 55 | 56 | 53.0 | 22.0 |
| 40 | 57 | 58 | 53.0 | 22.0 |
| 43 | 60 | 61 | 53.0 | 22.0 |
| 45 | 62 | 63 | 53.0 | 22.0 |
| 48 | 65 | 66 | 53.0 | 22.0 |
| 50 | 67 | 70 | 55.5 | 23.0 |
| 53 | 70 | 73 | 55.5 | 23.0 |
| 55 | 72 | 75 | 55.5 | 23.0 |
| 58 | 79 | 78 | 60.5 | 23.0 |
| 60 | 81 | 80 | 60.5 | 23.0 |
| 63 | 84 | 83 | 60.5 | 23.0 |
| 65 | 86 | 85 | 60.5 | 23.0 |
| 68 | 98 | 90 | 60.5 | 26.0 |
| 70 | 91 | 92 | 68.0 | 26.0 |
| 75 | 99 | 97 | 68.0 | 26.0 |
| 80 | 104 | 105 | 68.2 | 26.2 |
| 85 | 109 | 110 | 68.2 | 26.2 |
| 90 | 114 | 115 | 73.2 | 26.2 |
| 95 | 119 | 120 | 73.2 | 26.2 |
| 100 | 124 | 125 | 73.2 | 26.2 |
| 105 | 138 | 134.3 | 77.0 | 47.0 |
| 110 | 143 | 140.3 | 77.0 | 47.0 |
| 115 | 148 | 148.3 | 77.0 | 47.0 |
| 120 | 153 | 150.3 | 77.0 | 47.0 |
| 125 | 158 | 154.3 | 77.0 | 47.0 |
| 130 | 163 | 158.3 | 77.0 | 47.0 |
| 135 | 168 | 164.8 | 77.0 | 47.0 |
| 140 | 173 | 168.3 | 77.0 | 47.0 |
| 145 | 178 | 173.3 | 77.0 | 47.0 |
| 150 | 183 | 180.3 | 77.0 | 47.0 |
